Компоненти и материали за електрически табла

Защо изборът на компоненти е критичен?

Всички компоненти за електрически табла има важна функция – защита, управление, безопасност и експлоатационна дълготрайност. Висококачествените материали и правилната конфигурация гарантират стабилност, ефективност и съответствие със стандартите.

Основни типове компоненти за електрически табла и тяхното приложение

Автомати (MCB)

  • За защита от късо съединение и претоварване
  • Подбрани според номинален ток и характеристика
  • Лесни за подмяна при дефект

Дефектнотокови защити (RCD / RCCB)

  • Реагират при ток към земя за избягване на токови удари
  • Задължителни в санитарни помещения, кухни и открити зони
  • Включват комбинирани типове (RCBO) с автоматична защита

Защита от пренапрежение (SPD)

  • Предпазва инсталацията от мълнии и електрически върхове
  • Монтира се на входно ниво и във всяко подтабло при индустриални обекти
  • Осигурява дългосрочно електрическо здраве

Контактори и релета

  • Управление на натоварвания – мотори, помпи, отоплителни уреди
  • Включени са защити за термални и токови претоварвания

DIN шини и корпуси

  • Модулен монтаж спрямо SC и NS стандарта
  • Герметични и вентилни корпуси за влажни и прашни среди
  • Отделни секции за фазова, нулева и заземителна шина

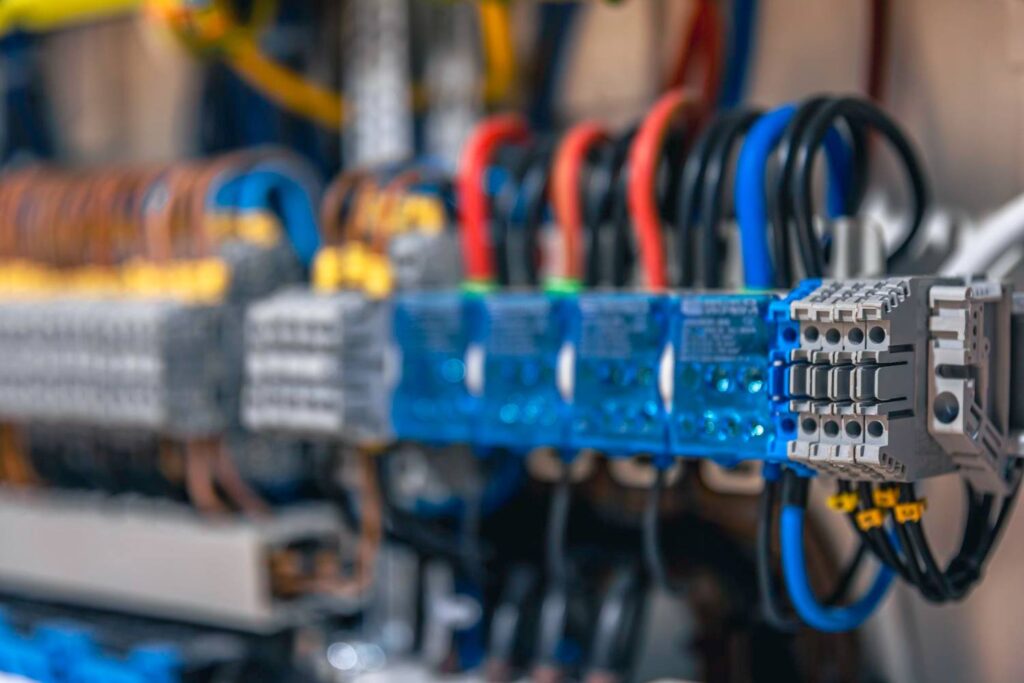

DIN шини и корпус за електрическо табло със защита IP65 - компоненти за електрически табла

Основни компоненти за електрически табла

КомпонентФункцияВидове / СтандартиПрепоръка за избор
Автомати (MCB)Защита при претоварване и късо съединение6 – 63 A, тип B/C/DСпоред натоварването
Дефектно токови (RCD)Защита от ток към земяТип AC, A или FВ мокри помещения
SPD защитаПренапрежение при гръмотевици/връховеТип 1 или 2Входно табло
Контактори и релетаАвтоматично управлениеSchneider, ABB, SiemensПри автоматизирани системи
DIN шини и корпусиМонтаж и защитаIP20 – IP65Според средата

Изборът на компоненти и материали при изграждане на електрически табла е основополагащ за сигурността, ефективността и устойчивостта на системата. Автоматичните прекъсвачи, RCD защити, шини и корпуси трябва да бъдат внимателно подбрани спрямо условията на експлоатация и натоварването. AXE Group гарантира използването на качествени материали, професионален монтаж и съответствие с всички технически и нормативни изисквания.

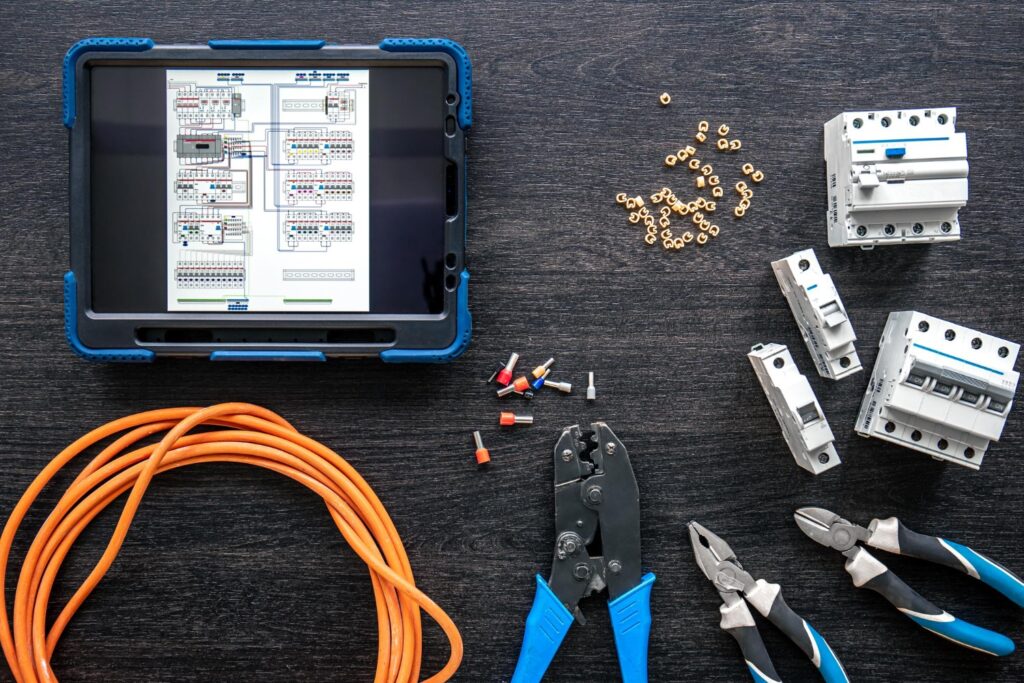

Контактори и релета за управление на мотори в табло, част от важните компоненти за електрически табла

❓ Често задавани въпроси (ЧЗВ)

1. Какъв тип автомати да изберем – B, C или D?

Изборът зависи от натоварването: B – за осветление и леки товари; C – за стандартни товари; D – за двигатели и силови натоварвания.

2. Кога да използвам RCBO (RCD+MCB)?

При нужда от комбинирана защита на отделни групи, за компактна и по-безопасна конфигурация.

3. Как да определим нуждата от SPD защита?

Ако обектът е в мълниезащитна зона или е силно електроразпределен, SPD е задължителен за надеждност.

4. Какъв клас корпус да избера – IP20 или IP65?

IP20 – за сухи помещения; IP44 или IP65 – при висока влажност, прах или външна среда.

5. Трябва ли DIN шини да са медни?

Да, за добър контакт и топлопроводимост, заземителната шина задължително е медна.
